FIBER OPTIK

Ø  Pengertian fiber optik

Fiber optik adalah suatu jenis kabel yang terbuat dari kaca atau plastik yang sangat halus,digunakan sebagai media transmisi karena dapat mentransmisikan sinyal cahaya dari suatu lokasi kelokasi lain dengan kecepatan tinggi.

Ukuran : +/- 120 mm > dari helaian rambut manusia

Komponen jaringan ini memiliki kecepatan transmisi yang sangat tinggi dengan menggunakan pembiasan cahaya sebagai prinsip kerjanya.sumber cahya yang digunakan adalah laser atau LED.

Ø  Jenis kabel fiber optik

·       Single mode

Yaitu kabel jaringan yang memiliki transmisi tunggal,sehingga hanya bisa menyebarkan cahanya hanya melalui satu inti dalam suatu waktu.memiliki inti berukuran kecil dengan diameter sekitar 9 mm yang digunakan unutk mentransmisikan gelombang cahaya dari sinar inframerah dengan panjang gelombang 1300-1550 nanometer.

·       Multi mode

Kabel yang dapat mentransmisikan banyak cahaya dalam waktu bersamaan karena memilki ukuran inti besar yaitu sekitar 625 mm.

Kabel jenis ini biasanya digunakan untuk keperluan komersial yang pada umumnya diakses banyak orang. Fiber optik ini mengirimkan sinar inframerah yang memiliki panjang 850-1300 nanometer.

variabel	Single mode	Multi mode
Besar diameter core	5-10 mm	50, 62.5 dan 100 mikrometer
Jenis cahaya	Laser infrared	LED
Banyak pancaran cahaya	satu	Beberapa
Jenis pancaran cahaya	1319 dan 1510 nm	850 dan 1300 nm
bandwith	Up to 10 Gbsp	Up to 1 Gbsp
harga	Cenderung lebih mahal	Cenderung lebig murah

Ø  Tipe kabel fiber optik

·       Tight Buffer (Indoor/Outdoor)

·       Breakout Cable (Indoor/Outdoor)

·       Aerial Cable/Self-Supporting

·       Hybrid & Composite Cable

·       Armored Cable

·       Low Smoke Zero Halogen (LSZH)

·       Simplex cable

·       Zipcord cable

Ø  Komponen fiber optik

1.     Bagian inti (core)

Terbuat dari bahan kaca dengan diameter yang sangat kecil (2 mm- 50 mm)

2.     Bagian clading

Adalah bagian pelindung yang langsung meyelimuti fiber optik (ukuran 5-250 mm) clading terbuat dari bahan silikon,dan komposisi bahannya berbeda dengan bagian core,clading juga berfungsi sebagai pemandu gelombang cahaya yang merefleksikan semua cahaya tembus kembali pada core.

3.     Bagian coating/buffer

Adalah mantel dari serat optik yang berbeda dari clading dan core.lapisan dari coating ini terbuat dari bahan plastik yang elastis.coating berfungsi sebagai  lapisan pelindung dari semua gangguan fisik yang mungkin terjadi misalnya,lengkungan pada kabel,kelembapan udara dalam kabel.

4.     Bagian strengt  member & outer jacket

Bagian yang sangat penting karena menjadi pelindung utama dari sebuah kabel fiber optik.berfungsi melindungi dari gangguan fisik secra langsung.

KELEBIHAN FIBER OPTIK

·       Mempunyai Kapasitas Transimisi Sampai 1 Gb /Detik

·       Dapat melakukan transimisi data dalam jangkauan yang jauh tanpa ada bantuan repeter

·       Tahan terhadap karat karena terbuat dari plastik kaca

·       Ukuran kecil dan flesibel

·       Tidak rentan terhadap gangguan

·       Memilki keamanan tinggi karena minim distorsi

KEKURANGAN FIBER OPTIK

·       Biaya Instalasi Dan Perawatan Mahal

·       Membutuhkan sumber cahaya yang kuat

·       Kabel harus dipasang dengan jalur berbelok untuk memaksimalkan kecepatan dan kelancaran transmisi cahaya

PRINSIP KERJA FIBER OPTIK

Sebuah kabel fiber optik terbuat dari serat kaca murni, sehingga meskipun kabel mempunyai panjang sampai beratus2 meter, cahaya masih dapat dipancarkan dari ujung ke ujung lainnya. Helai serat kaca tersebut didesain sangat halus,ketebalannya kira-kira sama dengan tebal rambut manusia. Helai serat kaca dilapisi oleh 2 lapisan plastik (2 layers plastic coating) dengan melapisi serat kaca dengan plastik, akan didapatkan equivalen sebuah cermin disekitar serat kaca.

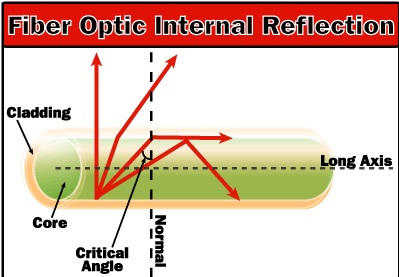

Cermin ini menghasilkan total internal reflection (refleksi total pada bagian dalam serat kaca),  sama seperti jika kita berada pada ruangan gelap dengan sebuah jendela kaca, kemudian anda mengarahkan cahaya senter 90 derajat tegak lurus dengan kaca , maka cahaya senter akan tembus ke luar ruangan. Akan tetapi jika cahaya senter tersebut diarahkan (ke jendela berkaca) dengan sudut yang rendah (hampir paralel dengan cahaya aslinya), maka kaca tersebut akan berfungsi menjadi cermin yg akan memantulkan cahaya senter ke dalam ruangan. demikian pada serat optik, cahaya berjalan melalui serat kaca pada sudut yang rendah.

Untuk mengirimkan percakapan2 telepon melalui serat optik, suara analog di rubah menjadi sinyal digital. Sebuah laser transmitter pada salah satu ujung kabel on/off untuk mengirimkan setiap bit sinyal. System fiber optik Modern dengan single laser bisa mentransmitkan jutaan bit/second. Atau bisa dikatakan laser transmitter on dan off jutaan kali /second. System terbaru laser transmitter dapat mentransmitkan warna2 yang berbeda untuk mengirimkan beragam sinyal digital dalam fiber optik yang sama.



Kabel fiber optik modern dapat membawa sinyal digital dengan jarak kurang lebih 60 mil (sekitar 100 Km). Pada jalur distribusi jarak jauh biasanya terdapat peralatan tambahan (equipment hut) setiap 40-60 mil,yang berfungsi pick-up equipment yang akan menampung, menguatkan sinyal, dan kemudian me- retransmit-kan sinyal ke equipment selanjutnya.

Receiver : menerima sinyal
transmitter : mengirim sinyal
reapeter : penguat sinyal

FTTx
FTTx (Serat untuk x) adalah istilah umum untuk semua arsitektur jaringan (broadband) berbasis serat optik yang menyediakan akses data kepada pelanggan.

Terdiri dari :

·       FTTP (fiber-to-the-premises): adalah koneksi data berbasis kabel serat optik ke tempat pelanggan. Istilah ini digunakan untuk menggambarkan koneksi serat optik untuk FTTH dan FTTB.

·       FTTH (fiber-to-the-home): koneksi data berbasis serat optik yang mencapai rumah pelanggan, biasanya dalam bentuk kotak yang dipasang di dinding luar rumah. Atau Anda juga bisa masuk ke rumah tempat ONU (unit jaringan optik) / ONT (terminal jaringan optik) berada. Dan Ethernet jaringan serat optik dan point-to-point pasif menggunakan arsitektur FTTH untuk menyediakan tiga layanan sekaligus (telepon, akses internet, dan TV berbasis IP) dalam serat optik tunggal.

·       FTTB (fiber-to-the-building, -business, or -basement): optik berbasis serat koneksi data untuk mencapai gedung. Dari sana, akses ke pelanggan di sebuah ruangan di dalam gedung dilakukan dengan menggunakan media lain, dapat berupa ethernet kabel, TV kabel, atau saluran telepon.

·       FTTdp (fibre to the distribution point): koneksi data berbasis serat optik  yang hanya mencapai kotak distribusi yang terletak beberapa meter dari rumah pelanggan atau bangunan.

·       FTTN / FTTLA (fiber-to-the-node, -neighborhood, or -last-amplifier):  koneksi data berbasis serat optik hanya ke titik distribusi biasanya terletak di sisi jalan. Kotak distribusi terletak beberapa meter untuk beberapa kilometer dari lokasi pelanggan. Dari sini, data akan diteruskan kepada pelanggan yang menggunakan kabel tembaga. FTTN sering digunakan sebagai langkah pertama dalam pelaksanaan FTTH (fiber-to-the-home).

·        FTTC / FTTK (fiber-to-the-curb/kerb, -closet, or -cabinet): koneksi data berbasis serat optik  untuk panel distribusi dalam bentuk lemari kecil di pinggir jalan. Metode ini mirip dengan FTTN, tapi FTTC / FTTK biasanya lebih dekat ke lokasi pelanggan (biasanya kurang dari tiga ratus meter). Dari sini, data akan didistribusikan ke pelanggan menggunakan kabel Ethernet, kabel listrik, atau Wi-Fi. FTTC kadang-kadang juga disebut FTTP (fiber-to-the-pole), sehingga sering tumpang tindih dengan fiber-to-the-premises.

ACCESS NETWORK

A Passive Optical Network (PON) system adalah metode yang paling efisien untuk menyediakan Broadband transmission melalui akses network. Dalam metode ini, sebuah Optical Line Terminal (OLT) pada Central Office (CO) dan sebuah Optical Network Unit (ONU) dalam rumah pelanggan menyediakan cost effective FTTH dengan membolehkan penggunaan Optical coupler untuk membagi 1 fiber menjadi N koneksi.

Konstruksi trunk cable yaitu koneksi fiber dari central office (CO) sampai ke tiang atau optical splitter, telah mengcover dari jaringan saat ini. Sisanya untuk menggelar fiber optic dari splitter (coupler) terakhir ke pelanggan rumahan ketika service diminta, membuat koneksi langsung FTTH antara Central Office dan pelanggan rumahan menggunakan optical fiber. Fiber optic digelar dari tiang atau optical spliter ke pelanggan rumahan disebut drop cable atau drop optical fiber dan dapat mencapai sampai 1.6 km panjangnya.

Di perumahan metropolitan, drop cable biasanya kurang dari 500 m panjangnya. Instalasi dari drop cable pertama membutuhkan konfirmasi dari optical level pada pelanggan rumahan diikuti oleh pengukuran throughput pada ONU.

FTTX SERVICES

FTTx solution membantu operator menyediakan bandwidth yang lebih lebar dan service yang lebih kepada pelanggan. Tripe play adalah service yang bisa dilayani yang diintergrasikan dari beberapa jaringan yang berbeda, yang memungkinkan pelanggan mendapatkan layanan IPTV, akses internet, dan voice service.
Berikut adalah service yang dapat didukung oleh teknologi FTTx :
-High speed internet service berdasarkan LAN sampai 100M.
-High speed internet service berdasarkan ADSL/VDSL sampai 100M
-Voice service berdasarkan PSTN dan softswitch
-TDM service
-IPTV service
-CATV service
-Mobile Backhaul service

Beberapa gangguan yang terjadi pada FTTx :

Fiber Optic digelar di bawah tanah (under ground) sampai ke tiang telepon, dipisahkan oleh coupler dan akhirnya diterminasikan pada masing-masing ONU dalam pelanggan rumahan. Secara relative lebih banyak gangguan (fiber putus dan loss yang besar) terjadi pada bagian antara coupler dan ONU (drop cable) dari pada trunk fiber
penyebabnya :

·       Natural disaster : Fiber dibentangkan pada tiang, persoalannya adalah stress yang berulang dari angin topan, hujan yang deras dan lain-lain, sama seperti perubahan karena umur, yang menyebabkan rusak dan loss.

·       Animal damage oleh burung ,serangga dll : menyebabkan kerusakan dan fo terputus

·       Terlalu banyak fiber menekuk /bending diperumahan pelanggan
